| الاسم التجاري: | TECircuit |
| رقم الطراز: | TEC0404 |
| الـ MOQ: | 1pcs للعينة ، 100pcs للكميات |
| السعر: | USD 1.99 ~ USD9.99/pcs |
| وقت التسليم: | 5-15 أيام ووتك |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام |

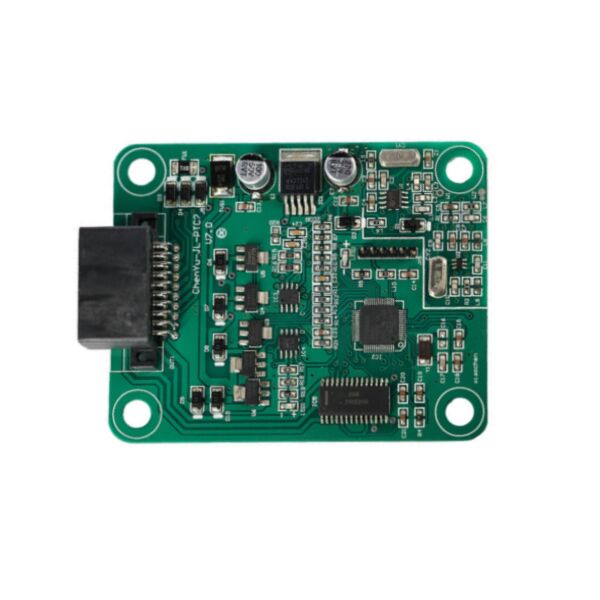

صور PCBA
حولTECحلقة
وجدت:تعمل TECircuit منذ2004.
الموقع:مزود خدمة تصنيع الإلكترونيات (EMS) يقع في شنتشن الصين.
البند:PCB EMS قابلة للتخصيص،العروضمجموعة كاملة منمحطة واحدةخدمات المحلات التجارية
الخدمة: لوحات الدوائر المطبوعة (بي سي بيو تجميع لوحات الدوائر المطبوعةالـ PCBAلوحات الدوائر المطبوعة المرنةFPC), مكونات مصادر,بناء الصناديق، الاختبار.
ضمان الجودة: UL،ISO 9001، ISO 14001، ISO13485، ITAF 16949 ومتوافقة مع ROHS و REACH.
صور المصنع:
المصنع الخاص بالشركة: 50000 متر مربع: الموظفون: 930+: القدرة الإنتاجية الشهرية: 100000 متر مربع
تطبيقات PCBA
تثبيت وصيانة الشبكة: يدير PCBA الوظائف الأساسية للفنيين لتصديق تركيبات كابلات الألياف الضوئية ، وقياس المعلمات الحرجة مثل إجمالي النهاية إلى النهايةفقدان الطاقة البصريةلضمان استيفاء الروابط لمعايير الصناعة قبل تشغيل النظام.
تحديد موقع الخطأ وإصلاح المشاكل: إنه يُشغّلعداد انعكاسات المجال الزمني البصري (OTDR)وظيفية، تحليل الضوء المتناثر للخلف لتحديد موقع الكسور بدقة، أو الانحناءات الشديدة، أو الموصلات الخاطئة على طول نطاق الألياف، مما يقلل بشكل كبير من وقت الإصلاح.
الشبكة البصرية السلبية (PON) والاتصالات: أجهزة PCBA المتخصصة تمكن الاختبار في شبكات PON الحية ، مما يسمح للفنيين بقياس مستويات الطاقة على أطوال موجة محددة دون تعطيل الخدمة ،والتي هي ضرورية للحفاظ على بنية تحتية FTTH (اللياف إلى المنزل).
ضمان جودة مركز البيانات وشبكة المؤسسات: تستخدم للتحقق وتوثيق أداء سلاسل التصحيح ، وكابلات الجذع ، والألياف المثبتة داخل مراكز البيانات ،ضمان أن يكون للاتصالات العمودية عالية السرعة هامش إشارة كافٍ للعمل الموثوق به.
تصنيف الألياف والبحوث المختبرية: تستخدم تصاميم PCBA عالية الدقة في بيئات البحث والتطوير والتصنيع لتوصيف الخصائص التفصيلية للألياف ، مثل التشتت اللونية وتشتت وضع الاستقطاب ،لتصميم النظام المتقدم.
أداة تعليمية وتدريبية: بمثابة منصة عملية للطلاب والمتدربين لتعلم نظرية الألياف الضوئية، وممارسة التوصيل العملي، وفهم كيفية تفسير ميزانيات الخسائر وبيانات تتبع OTDR.
محرك ليزر للديودات و كاشف صور عالي الحساسية: يحتوي PCBA على دوائر محرك ليزر دقيقة لإصدار نبضات ضوئية ثابتة ومعايرة أو إشارات في أطوال موجة محددة (مثل 850nm ، 1310nm ، 1550nm).إنه يربط هذا مع كاشف ضوئي عالي الحساسية ومضخّم التنافس لتحويل الإشارات البصرية الضعيفة إلى قياسات كهربائية دقيقة.
دورة توقيت عالية الدقة ومعالجة الإشارات: بالنسبة لوحدات اختبار OTDR والخسارة ، يحتوي اللوحة على دوائر توقيت ثابتة للغاية (باستخدام TCXOs أو GPSDOs) لقياس وقت العودة للضوء على نطاق النانو ثانية.جهاز تحكم في المعلومات عالية السرعة و FPGA أو DSP يؤدون متوسط الإشارة في الوقت الحقيقي ومعالجتها لاستخراج بيانات قابلة للاستخدام من إشارات التشتت الخلفي الصاخبة.
معالجة البيانات وتحليلها: معالج تطبيق قوي أو وحدة تحكم دقيقة تشغل نظام تشغيل الجهاز ، وإدارة واجهة المستخدم ، وتنفيذ معايير الاختبار (على سبيل المثال ، من IEC / TIA) ، وتخزين النتائج ،وتوليد تقارير واضحة للنجاح / الفشل وبيانات تتبع الرسومات.
اتصال متعدد الواجهات وتخزين المعايرة: يتضمن PCBA وحدات USB وغالباً ما تكون Wi-Fi / Bluetooth لنقل البيانات والتحكم عن بعد.معاملات المعايرةلكل ليزر و كاشف، لضمان دقة القياس مع مرور الوقت وتغيرات درجة الحرارة.
نظام إدارة الطاقة المتقدم: تستخدم PMIC متطورة لإدارة العديد من خطوط الجهد الداخلي بكفاءة.يدعم عمر البطارية الطويل للاستخدام الميداني عن طريق إيقاف تشغيل المكونات عالية التيار (مثل الليزر والشاشات) عندما لا تكون قيد الاستخدام النشط ويسهل العمل المستقر من مصادر مختلفة (البطارية، محول التيار المتردد، الطاقة عبر إثنتر).
التصميم القوي والتعويض البيئي: غالبًا ما تكون اللوحة مغلفة بشكل متوافق ومصممة مع مكونات ذات نطاق درجة حرارة واسع.حيث أن تضييق الألياف ومخرجات الليزر يمكن أن تختلف مع الظروف المحيطة.
الأسئلة الشائعة
السؤال الأول: ما الذي يلزم للحصول على اقتباس؟
الإجابة:
PCB: QTY، ملف Gerber، والمتطلبات التقنية ((المادة/معالجة النهاية السطحية/سمك النحاس/سمك اللوحة،...)
PCBA: معلومات PCB، BOM، ((وثائق الاختبار...)
س2: ما هي تنسيقات الملفات التي تقبلها للإنتاج؟
الإجابة:
ملف PCB Gerber
قائمة BOM لـ PCB
طريقة الاختبار لـ PCBA
السؤال الثالث: هل ملفاتي آمنة؟
الإجابة:
يتم الاحتفاظ بملفاتك بأمان تام ونحن نحمي الملكية الفكرية لعملائنا طوال العملية
س4: ما هي طريقة الشحن؟
الإجابة:
يمكننا أن نقدم فيدكس / DHL / TNT / UPS للشحن. أيضا، طريقة الشحن المقدمة من قبل العميل مقبولة.
س5: ما هي طريقة الدفع؟
الإجابة:
التحويل التلغرافي مقدماً (التحويل التلفزيوني مقدماً، T/T) ، PayPal مقبول.
- نعمبيان PCB و PCBA- نعم
| طبقات PCB | 1-42 طبقة |
| مواد PCB | CEM1 ، CEM3 ، Rogers ، FR-4 ، FR-4 عالي Tg ، قاعدة الألومنيوم ، خالية من الهالوجين |
| الحجم الأقصى لللوحة | 620 ملم × 1100 ملم |
| الشهادة | التوافق مع توجيه RoHS |
| سمك اللوحة | 1.6 ± 0.1 ملم |
| السطح الخارجي سمك النحاس | 0.5-5 أوقية |
| السطح الداخلي سمك النحاس | 0.5-5 أوقية |
| السماكة القصوى لللوح | 6.0 ملم |
| الحد الأدنى لحجم الثقب | 0.20ملم |
| الحد الأدنى لعرض الخط/المساحة | 3/3ميل |
| الحد الأدنى للقناع اللحام | 0.1ملم (4ميل) |
| سمك الصفيحة ونسبة الفتحة | 30:1 |
| الحد الأدنى للثقب النحاس | 20μm |
| معدل التسامح مع قطر الثقب (PTH) | ±0.075mm (3mil) |
| معدل التسامح مع قطر الثقب (NPTH) | ±0.05mm (2mil) |
| انحراف موقع الثقب | ±0.05mm (2mil) |
| المخطط التسامح | ±0.05mm (2mil) |
| ألوان قناع اللحام PCB | الأسود، الأبيض، الأصفر |
| التشطيبات السطحية لـ PCB | HASL خالي من الرصاص، غمر ENIG، الصين الكيميائي، الذهب الفاتح، OSP، أصبع الذهب، قابلة للتقشير، الغمر الفضة |
| اللون الأسطوري | الأبيض |
| الاختبار الكهربائي | 100% AOI، أشعة X، اختبار المسبار الطائر |
| معالجة المخطط | التوجيه والتمييز / V-cut |
| معيار التفتيش | IPC-A-610 الدرجة الثانية |
| الشهادات | UL (E503048) ، ISO9001 ، ISO14001 ، IATF16949 |
| التقارير الخارجة | الفحص النهائي، الاختبار الكهربائي، اختبار قابلية اللحام، تحليل القسم المجهري |
