| الاسم التجاري: | TECircuit |
| رقم الطراز: | TEC0212 |
| الـ MOQ: | قطعة واحدة |
| السعر: | USD 1.99 ~ USD9.99/pcs |
| وقت التسليم: | 5-15 يوم عمل |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |

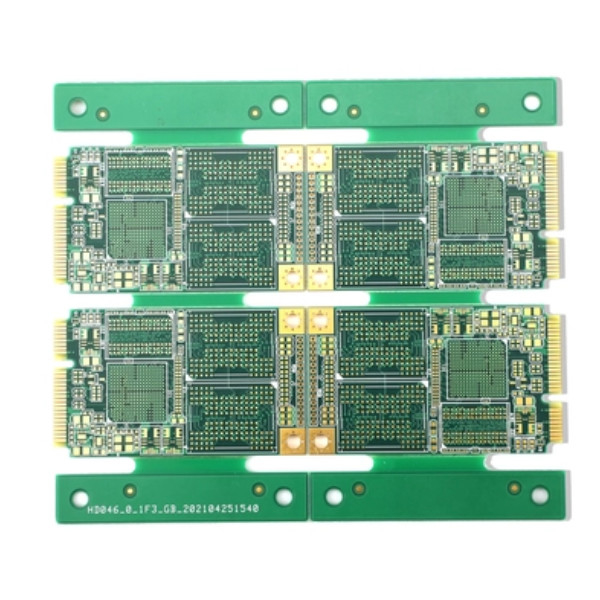

صور المنتج
حول TECircuit
وجدت:تعمل TECircuit منذ2004.
الموقع:مزود خدمة تصنيع الإلكترونيات (EMS) يقع في شنتشن الصين.
البند:PCB EMS قابلة للتخصيص،العروضمجموعة كاملة منمحطة واحدةخدمات المحلات التجارية
الخدمة: لوحات الدوائر المطبوعة (بي سي بيو تجميع لوحات الدوائر المطبوعةالـ PCBAلوحات الدوائر المطبوعة المرنةFPC), مكونات مصادر,بناء الصناديق، الاختبار.
ضمان الجودة: UL،ISO 9001، ISO 14001، ISO13485، ITAF 16949 ومتوافقة مع ROHS و REACH.
صور المصنع:
المصنع الخاص بالشركة: 50000 متر مربع: الموظفون: 930+: القدرة الإنتاجية الشهرية: 100000 متر مربع
تطبيقات المنتج
الهواتف الذكية:
أقراص:
الحواسيب المحمولة:
أجهزة ألعاب:
الأجهزة القابلة للارتداء:
إلكترونيات المستهلك:
طلاء الذهب:
متانة عالية:
سلامة إشارة ممتازة:
التصميم المدمج:
التوافق:
الأسئلة الشائعة
السؤال الأول: ما الذي يلزم للحصول على اقتباس؟
الإجابة:
PCB: QTY، ملف Gerber، والمتطلبات التقنية ((المادة/معالجة النهاية السطحية/سمك النحاس/سمك اللوحة،...)
PCBA: معلومات PCB، BOM، ((وثائق الاختبار...)
س2: ما هي تنسيقات الملفات التي تقبلها للإنتاج؟
الإجابة:
ملف PCB Gerber
قائمة BOM لـ PCB
طريقة الاختبار لـ PCBA
السؤال الثالث: هل ملفاتي آمنة؟
الإجابة:
يتم الاحتفاظ بملفاتك بأمان تام ونحن نحمي الملكية الفكرية لعملائنا طوال العملية
س4: ما هي طريقة الشحن؟
الإجابة:
يمكننا أن نقدم فيدكس / DHL / TNT / UPS للشحن. أيضا، طريقة الشحن المقدمة من قبل العميل مقبولة.
س5: ما هي طريقة الدفع؟
الإجابة:
التحويل التلغرافي مقدماً (التحويل التلفزيوني مقدماً، T/T) ، PayPal مقبول.
- نعموصف المنتج- نعم
| المواصفات: | |||||
| طبقات PCB: | 1-42 طبقة | ||||
| مواد PCB: | CEM1 ، CEM3 ، Rogers ، FR-4 ، FR-4 عالي Tg ، قاعدة الألومنيوم ، خالية من الهالوجين | ||||
| الحجم الأقصى للوحة PCB: | 620mm*1100mm | ||||
| شهادة PCB: | التوافق مع توجيه RoHS | ||||
| سمك PCB: | 1.6 ± 0.1 ملم | ||||
| السطح الخارجي للنحاس: | 0.5-5 أوقية | ||||
| السطح الداخلي سمك النحاس: | 0.5-5 أوقية | ||||
| سمك أقصى للوحة: | 6.0 ملم | ||||
| الحد الأدنى لحجم الثقب: | 0.20ملم | ||||
| الحد الأدنى لعرض الخط/المساحة: | 3/3ميل | ||||
| -أقلّة الصوت: | 0.1mm ((4mil) | ||||
| سمك الصفيحة ونسبة الفتحة: | 30:1 | ||||
| الحد الأدنى للثقب النحاس: | 20μm | ||||
| (هول ديا) التسامح (بث): | ± 0.075mm ((3mil) | ||||
| الحفرة. التسامح ((NPTH): | ±0.05mm (2mil) | ||||
| انحراف موقع الثقب: | ±0.05mm (2mil) | ||||
| المخطط التسامح: | ±0.05mm (2mil) | ||||
| قناع لحام PCB: | أسود، أبيض، أصفر | ||||
| سطح الـ PCB المجهز: | هاسل خالي من الرصاص، الغمر ENIG، الكيميائي القصدير، الفلاش الذهب، أوسب، أصبع الذهب، قابلة للتقشير، الغمر الفضة | ||||
| الأسطورة: | الأبيض | ||||
| الاختبار الإلكتروني: | 100٪ AOI، أشعة سينية، اختبار المسبار الطائر. | ||||
| المخطط: | الطريق والنتيجة / V-cut | ||||
| معيار التفتيش: | IPC-A-610CCLASSII | ||||
| الشهادات: | UL (E503048) ،ISO9001/ISO14001/IATF16949 | ||||
| التقارير الخارجة: | فحص نهائي، اختبار إلكتروني، اختبار قابلية اللحام، قسم صغير وأكثر | ||||
