الأسئلة الشائعة
السؤال الأول: ما الذي يلزم للحصول على اقتباس؟
الإجابة:
PCB: QTY، ملف Gerber، والمتطلبات التقنية ((المادة/معالجة النهاية السطحية/سمك النحاس/سمك اللوحة،...)
PCBA: معلومات PCB، BOM، ((وثائق الاختبار...)

س2: ما هي تنسيقات الملفات التي تقبلها للإنتاج؟
الإجابة:
ملف PCB Gerber
قائمة BOM لـ PCB
طريقة الاختبار لـ PCBA

السؤال الثالث: هل ملفاتي آمنة؟
الإجابة:
يتم الاحتفاظ بملفاتك بأمان تام ونحن نحمي الملكية الفكرية لعملائنا طوال العملية

س4: ما هي طريقة الشحن؟
الإجابة:
يمكننا أن نقدم فيدكس / DHL / TNT / UPS للشحن. أيضا، طريقة الشحن المقدمة من قبل العميل مقبولة.

س5: ما هي طريقة الدفع؟
الإجابة:
التحويل التلغرافي مقدماً (التحويل التلفزيوني مقدماً، T/T) ، PayPal مقبول.

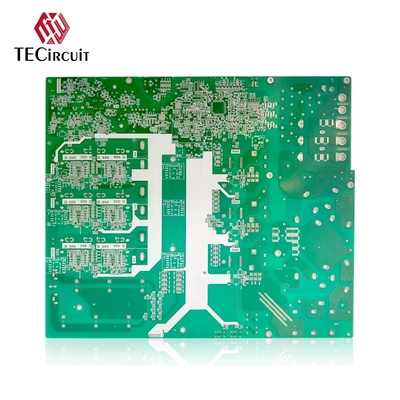

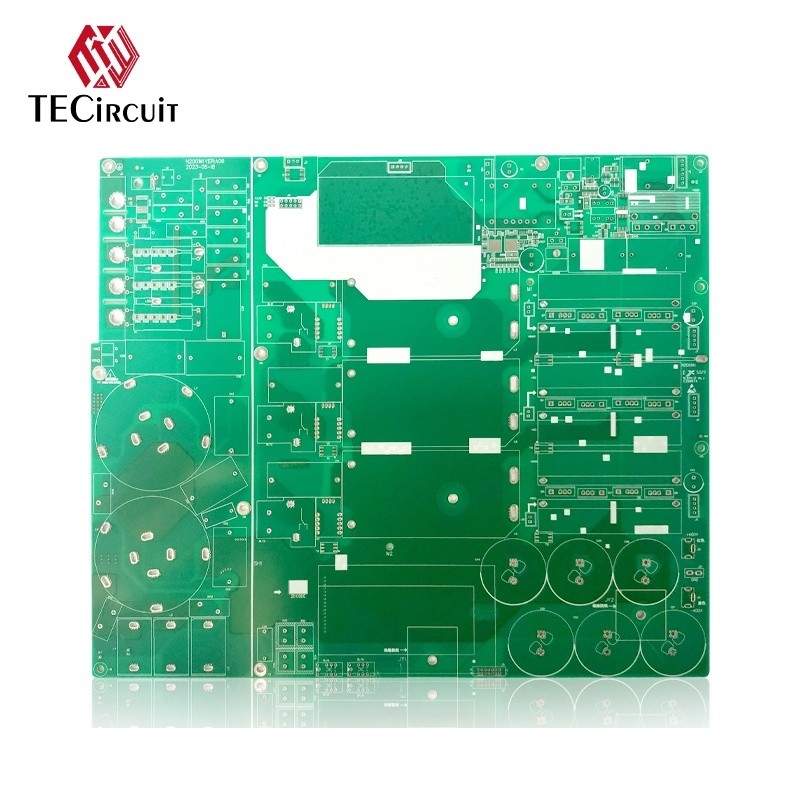

ميزة المنتج

• كفاءة عالية:

  • مصممة لتحويل الطاقة المثالي من التيار المباشر إلى التيار المتردد مع الحد الأدنى من خسارة الطاقة ، مما يضمن الاستفادة القصوى من الطاقة الشمسية.

• إدارة حرارية قوية:

  • يحتوي على ميزات إدارة الحرارة مثل أجهزة غسيل الحرارة والقنوات الحرارية لتبديد الحرارة الناتجة أثناء التشغيل.

• الصمود والموثوقية:

  • بنيت لتحمل الظروف البيئية القاسية، بما في ذلك درجات الحرارة الشديدة والرطوبة والغبار، وضمان الأداء على المدى الطويل.

• تصميم متعدد الطبقات:

  • غالبًا ما تستخدم تصاميم PCB متعددة الطبقات لاستيعاب الدوائر المعقدة وتحسين الأداء الكهربائي ، بما في ذلك تقليل التداخل الكهرومغناطيسي (EMI).

• المكونات المتقدمة:

  • يستخدم مكونات عالية الجودة مثل MOSFETs و IGBTs و مكثفات قادرة على التعامل مع التوترات والتيارات العالية.

• خصائص الحماية:

  • تتضمن دوائر حماية لحماية الجهد الزائد والتيار الزائد والدائرة القصيرة لحماية المحول والأنظمة المتصلة.

• تصميم وحدات:

  • يسمح بالتحديث والإصلاح بسهولة، وتسهيل الصيانة وتحسين قابلية الخدمة.

• الامتثال للمعايير:

  • مصممة لتلبية المعايير الدولية للسلامة والأداء (مثل IEC و UL) لضمان التشغيل الآمن في تطبيقات مختلفة.

• واجهات الاتصال:

  • مجهزة بواجهات للمراقبة والاتصالات، مما يتيح التكامل مع أنظمة المنازل الذكية وحلول المراقبة عن بعد.

• عامل الشكل المدمج:

  • مصممة لتكون فعالة في المساحة ، مما يسمح بالاندماج في مختلف غرف المحول دون المساس بالأداء.

• التداخل الكهرومغناطيسي المنخفض (EMI):

  • مصممة للحد من إشارة التأثير الإلكتروني، وهو أمر حاسم للحفاظ على أداء الأجهزة الإلكترونية القريبة.

• كفاءة التكلفة:

  • يوازن بين الأداء وتكاليف التصنيع ، مما يجعله قابلاً للإنتاج الضخم في السوق الشمسية التنافسية.

- نعموصف المنتج

المواصفات:
طبقات PCB:	1-42 طبقة
مواد PCB:	CEM1 ، CEM3 ، Rogers ، FR-4 ، FR-4 عالي Tg ، قاعدة الألومنيوم ، خالية من الهالوجين
الحجم الأقصى للوحة PCB:	620mm*1100mm
شهادة PCB:	التوافق مع توجيه RoHS
سمك PCB:	1.6 ± 0.1 ملم
السطح الخارجي للنحاس:	0.5-5 أوقية
السطح الداخلي سمك النحاس:	0.5-5 أوقية
سمك أقصى للوحة:	6.0 ملم
الحد الأدنى لحجم الثقب:	0.20ملم
الحد الأدنى لعرض الخط/المساحة:	3/3ميل
-أقلّة الصوت:	0.1mm ((4mil)
سمك الصفيحة ونسبة الفتحة:	30:1
الحد الأدنى للثقب النحاس:	20μm
(هول ديا) التسامح (بث):	± 0.075mm ((3mil)
الحفرة. التسامح ((NPTH):	±0.05mm (2mil)
انحراف موقع الثقب:	±0.05mm (2mil)
المخطط التسامح:	±0.05mm (2mil)
قناع لحام PCB:	أسود، أبيض، أصفر
سطح الـ PCB المجهز:	هاسل خالي من الرصاص، الغمر ENIG، الكيميائي القصدير، الفلاش الذهب، أوسب، أصبع الذهب، قابلة للتقشير، الغمر الفضة
الأسطورة:	الأبيض
الاختبار الإلكتروني:	100٪ AOI، أشعة سينية، اختبار المسبار الطائر.
المخطط:	الطريق والنتيجة / V-cut
معيار التفتيش:	IPC-A-610CCLASSII
الشهادات:	UL (E503048) ،ISO9001/ISO14001/IATF16949
التقارير الخارجة:	فحص نهائي، اختبار إلكتروني، اختبار قابلية اللحام، قسم صغير وأكثر
